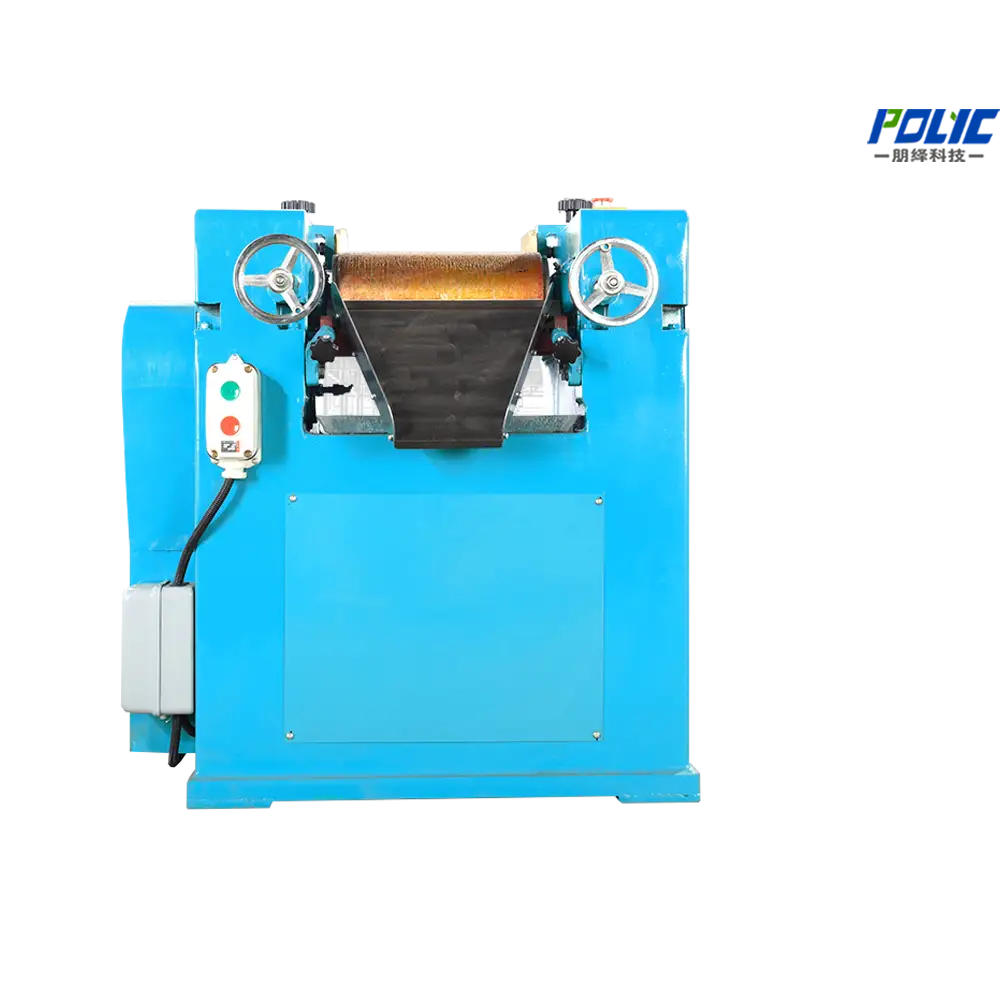

PTM Triple Roller Mill
Le moulin à triple rouleau PTM est principalement utilisé dans la peinture, l'encre d'impression, le pigment, le plastique, etc., en particulier le moulin et les produits dispersés avec une viscosité élevée et une petite granularité. En raison de la compression mutuelle de trois bols en alliage horizontal et de la friction avec différentes vitesses, un grand effet de fraisage peut être réalisé. L'usine à triple rouleau adopte le pignon, l'équipement est immergé dans un lubrifiant, de sorte que la durée de vie de la machine est maximale prolongée, le bruit et la consommation d'énergie sont réduits. Le bol du moulin à triple rouleau adopte l'usure en acier en alliage résistant, a une durée de vie plus longue.
Broyeur à trois cylindres de précision série PTM (broyeur et calandrage à trois cylindres)
Présentation du produit et principe de fonctionnement
Le broyeur à trois cylindres de la série PTM est une machine de broyage humide ultra-fine et de dispersion à cisaillement élevé conçue pour le traitement des pâtes à haute viscosité, des suspensions thixotropes et des formulations pâteuses. Composée de trois cylindres horizontaux rectifiés avec précision, montés sur un châssis rigide en fonte, la machine génère d'immenses forces de cisaillement et de broyage hydrauliques grâce à un faible écartement entre les cylindres, permettant ainsi de désagréger les agglomérats en particules de taille submicronique.
Dynamique de vitesse différentielle et mécanisme de réduction des particules
Les trois rouleaux tournent en sens inverse à des vitesses décroissantes (rouleau arrière lent → rouleau central moyen → rouleau avant rapide). La matière introduite dans la zone d'aspiration entre les rouleaux lent et intermédiaire est soumise à une forte compression et à un broyage intense. Lorsque la pâte passe dans l'espace étroit entre les rouleaux intermédiaire et rapide, la forte différence de vitesse en surface crée un cisaillement laminaire extrême, désagglomérant uniformément les pigments et les charges solides. Un racleur flexible à l'extrémité de sortie transfère la pâte homogénéisée directement dans des récipients de collecte.
Principales caractéristiques techniques
- Système de refroidissement interne intégré des rouleaux : de l’eau de refroidissement glacée circule en continu à l’intérieur creux de chaque rouleau, maintenant l’élévation de température de traitement strictement en dessous de 10 °C afin d’éviter la dégradation thermique des cosmétiques, des encres et des pâtes électroniques thermosensibles.
- Métallurgie et céramique de pointe pour rouleaux : Rouleaux en fonte d'alliage trempé standard (dureté HS 70–75) ou rouleaux en céramique en option (zircone de haute pureté $\mathrm{ZrO_2}$, alumine $\mathrm{Al_2O_3}$ ou carbure de silicium) pour un broyage 100 % sans métal et sans contamination.
- Réglage de l'écart au micron près : des mécanismes de cadran micrométriques à volant de précision avec coussins de sécurité à ressort permettent aux opérateurs de régler avec précision l'écartement des rouleaux pour obtenir la finesse de particules cible.
- Châssis robuste en fonte rigide : Le bâti de la machine, absorbant les chocs et d'une grande rigidité, élimine les vibrations et les déformations mécaniques lors d'une production continue intensive à haute viscosité.
- Conformité antidéflagrante et sanitaire : Disponible avec des moteurs d'entraînement antidéflagrants conformes aux normes ATEX/IECEx et des enveloppes extérieures sanitaires entièrement en acier inoxydable pour les salles blanches des industries agroalimentaire, cosmétique et pharmaceutique.
Paramètres techniques PTM
| Modèle | Diamètre du rouleau (mm) | Longueur utile (mm) | Vitesse de roulement lente (tr/min) | Vitesse de roulement moyenne (tr/min) | Vitesse de roulement rapide (tr/min) | Puissance du moteur (kW) | Dimensions L×l×H (mm) | Poids (kg) |
|---|---|---|---|---|---|---|---|---|
| PTM150 | 150 | 300 | 26 | 78 | 205 | 2.2 | 980 × 750 × 915 | 500 |
| PTM260 | 260 | 675 | 24 | 68,5 | 195 | 7,5 | 1750 × 1400 × 1180 | 2000 |
| PTM406 | 406 | 810 | 16 | 48 | 145 | 15.0 | 2100 × 1900 × 1360 | 5300 |
| PTM406L | 406 | 1000 | 16 | 48 | 145 | 22.0 | 2350 × 1778 × 1320 | 5800 |
*Remarque : Les spécifications ci-dessus correspondent aux modèles de production standard. Les tensions du moteur (220 V/380 V/440 V, 50 Hz/60 Hz), les systèmes de pression des rouleaux hydrauliques, les variateurs de fréquence (VFD), les rouleaux en céramique (zircone/alumine) et les certifications électriques antidéflagrantes sont conçus sur mesure sur demande.
Nos avantages en matière de fabrication
REAL MANUFACTURER
Fabrication directe dans notre usine de 9 000 m² à Wuxi, dans le Jiangsu. Coulée centrifuge à rouleaux, rectification de précision et équilibrage dynamique réalisés en interne, sans intermédiaires.
24 HOUR ONLINE SUPPORT
Consultation directe avec les ingénieurs de rectification de POLYC pour la sélection du matériau des rouleaux, les calculs de débit d'eau de refroidissement et l'adéquation de la viscosité de la pâte.
100% CUSTOMIZABLE
Tensions de moteur personnalisées (220 V/380 V/440 V, 50 Hz/60 Hz), rouleaux en céramique de zircone/alumine, réglage de l'écartement par pression hydraulique et configurations électriques antidéflagrantes.
30-45 DAYS FAST DELIVERY
Des bâtis de machines en fonte standardisés et des ébauches de rouleaux en stock garantissent un délai de traitement rapide de 30 à 45 jours pour les expéditions à l'exportation.
STRICT QUALITY CONTROL
Fabrication certifiée ISO 9001 et CE. Chaque broyeur à trois cylindres est soumis à une mesure de précision de la cambrure des cylindres, à des tests de refroidissement hydrostatique et à un rodage à pleine vitesse de 4 heures avant expédition.
3 YEARS WARRANTY
Bénéficiez de notre garantie mondiale standard de 3 ans couvrant les principaux bâtis de la machine, les systèmes de transmission par engrenages et les moteurs électriques.
Spectre d'applications cibles
Revêtements de haute qualité
Rouges à lèvres et bases cosmétiques
Pâtes colorantes et pigmentaires biologiques
Encres pour impression offset et sérigraphique
Pâtes de finition pour cuir
Peintures et colorants OEM
Encres d'emballage spéciales
Plastisols et pâtes PVC
Études de cas sur le terrain
[Secteur d'activité et pays du client — à confirmer auprès du service commercial]
[Secteur d'activité et pays du client — à confirmer auprès du service commercial]
[Secteur d'activité et pays du client — à confirmer auprès du service commercial]
[Secteur d'activité et pays du client — à confirmer auprès du service commercial]
Prêt à discuter de vos besoins en matière de broyeurs à trois cylindres ?
Indiquez-nous la formulation de votre pâte, la finesse cible (microns), la métallurgie des rouleaux requise et le débit de production — notre équipe d'ingénierie de Wuxi vous recommandera le modèle PTM approprié et vous fournira un devis d'usine sous 24 heures.
