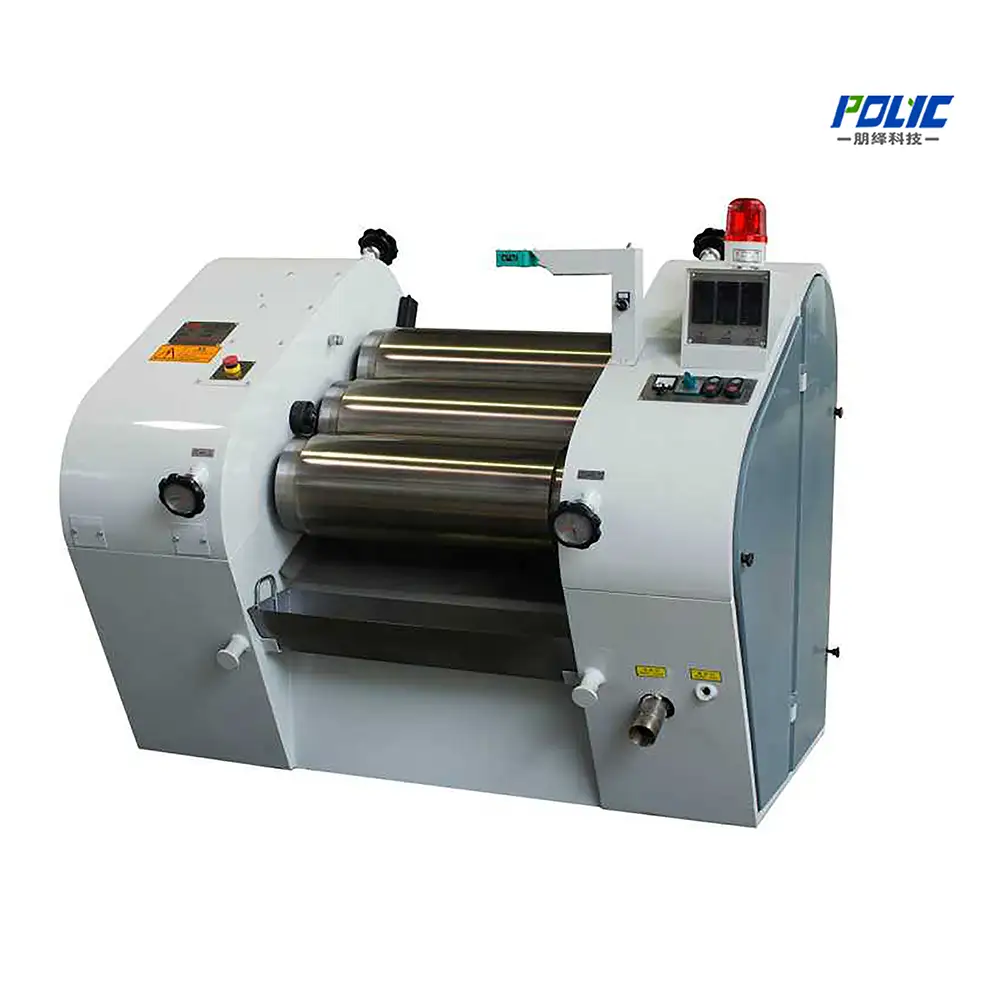

Broyeur hydraulique à trois cylindres série PHM et broyeur à trois cylindres (PHM150 – PHM400)
L'usine PHM Triple-Roller est principalement utilisée dans la peinture, l'encre d'impression, le pigment, le plastique, etc., en particulier les produits du moulin et de la dispersion avec une viscosité élevée et une petite granularité. En raison de la compression mutuelle de trois bols en alliage horizontal et de la friction avec une vitesse différente, un grand effet de fraisage peut être réalisé. Le moulin à triple rouleau adopte le pignon, l'équipement est plongé dans un lubrifiant, donc la durée de vie de la machine est maximale prolongée, le bruit et la consommation d'énergie sont réduits. Le moulin à triple rouleau’S Bowl adopte l'acier en alliage résistant à l'usure, a une durée de vie plus longue.
Broyeur hydraulique à trois cylindres série PHM et broyeur à trois cylindres (PHM150 – PHM400)
Présentation du produit et principe de fonctionnement
Le broyeur hydraulique à trois rouleaux de la série PHM est une machine de broyage et de dispersion humide de haute précision, conçue pour les pâtes à haute viscosité, les suspensions épaisses et les formulations sensibles au cisaillement. Contrôlée par un système de pompe hydraulique à double turbine dédié, toutes les opérations critiques de la machine — y compris le positionnement de l'écartement d'alimentation, le serrage hydraulique des rouleaux (6,3 MPa) et le réglage du racleur de sortie — sont automatisées pour un raffinement granulométrique reproductible jusqu'à 1 à 5 μm .
Mécanisme de broyage de précision : Le broyeur est composé de trois rouleaux horizontaux en fonte alliée trempée, entraînés à des vitesses de rotation différentes (Vavant > Vmilieu > Varrière). Le rouleau central est fixé sur le châssis en fonte, tandis que les rouleaux avant et arrière coulissent horizontalement sous commande hydraulique. Le matériau introduit entre les rouleaux arrière et central est soumis à un broyage et un cisaillement hydrauliques intenses, transféré sur le rouleau avant à grande vitesse, puis détaché par le racleur de précision et recueilli dans des conteneurs.
Pour compléter notre disperseurs à grande vitesse , moulins à paniers d'immersion , et broyeurs à billes horizontaux , POLYC conçoit la série PHM avec des passages de refroidissement à eau rotatifs internes à l'intérieur des trois rouleaux afin d'empêcher la dégradation thermique des résines et pigments actifs.
Broyeur hydraulique à trois cylindres POLYC série PHM : contrôle automatisé de l’écartement hydraulique de 6,3 MPa avec cylindres en alliage refroidis.
Paramètres techniques et spécifications de la série PHM
| Type de modèle | Diamètre du rouleau (mm) | Longueur utile (mm) | Puissance du moteur principal (kW) | Moteur hydraulique (kW) | Pression hydraulique (MPa) | Dimensions hors tout (mm) | Poids (kg) |
|---|---|---|---|---|---|---|---|
| PHM400 (avec trémie) | 400 | 1 300 | 55 kW | 1,5 × 2 kW | 6,3 × 2 MPa | 2634 × 1750 × 2295 | 5 200 kg |
| PHM400 (sans trémie) | 400 | 1 300 | 55 kW | 1,5 kW | 6,3 MPa | 2634 × 1750 × 1600 | 4 800 kg |
| PHM260 | 260 | 650 | 22 kW | 1,5 kW | 6,3 MPa | 1600 × 1280 × 1260 | 2 000 kg |
| PHM150 | 150 | 300 | 3 kW | 0,375 kW | 6,3 MPa | 950 × 950 × 1080 | 520 kg |
*Remarque : Des moteurs antidéflagrants sur mesure (ATEX/IECEx), des rouleaux en céramique (alumine/zircone pour une absence totale de contamination métallique) et des élévateurs de trémie d’alimentation automatisés sont conçus sur demande. Lignes de production d'encre et de pâte clés en main [cite : 3, 4].
Nos avantages en matière de fabrication directe
REAL DIRECT MANUFACTURER
Fabrication directe d'équipements dans notre usine de 9 000 m² à Wuxi, Jiangsu. Usinage, équilibrage dynamique et assemblage des rouleaux moulés réalisés en interne, sans intermédiaires.
24-HOUR ONLINE SUPPORT
Consultation technique directe avec les ingénieurs de procédés de POLYC pour la sélection du rapport de vitesse des rouleaux, les calculs du flux de refroidissement et l'entretien des lames de raclage.
100% CUSTOMIZABLE
Tensions de moteur sur mesure (220 V/380 V/440 V, 50 Hz/60 Hz), intégration de l'élévateur de trémie, rouleaux en céramique de zircone/alumine et conceptions antidéflagrantes ATEX/IECEx.
30-45 DAYS FAST DELIVERY
Les ébauches de rouleaux moulés en stock et les patins d'entraînement hydrauliques standardisés garantissent un délai de fabrication rapide de 30 à 45 jours pour l'expédition mondiale des conteneurs.
STRICT QUALITY CONTROL
Fabrication certifiée ISO 9001 et CE. Chaque laminoir à trois cylindres est soumis à des tests de dureté des cylindres (HS 68–75), à des tests de maintien de la pression hydraulique et à des tests de charge dynamique.
3-YEAR GLOBAL WARRANTY
Bénéficiez de notre garantie mondiale standard de 3 ans couvrant les châssis en fonte, les réducteurs à rouleaux et les moteurs de pompes hydrauliques, avec une expédition rapide des pièces détachées.
Spectre des applications industrielles cibles
Revêtements à haute épaisseur
Crèmes cosmétiques et rouges à lèvres
Colorants et pâtes colorantes
Encres d'impression offset
Pâtes colorantes pour cuir
Peintures industrielles
Pâtes pour écrans et composants électroniques
Plastisols et pâtes PVC
Installations de laminoirs à trois cylindres livrées
Ensemble de rouleaux refroidis
Station de contrôle hydraulique
Station de trémie d'alimentation
Couteau de raclage à décharge
Usinage automatisé interne des rouleaux, équilibrage dynamique et pré-assemblage du laminoir à trois rouleaux dans l'usine de fabrication de POLYC à Wuxi, d'une superficie de 9 000 m².
Configurez votre laminoir hydraulique à trois cylindres avec l'ingénierie directe du fabricant
Indiquez à notre équipe d'ingénierie de Wuxi la formulation de votre pâte, la finesse de particule cible (1 à 5 μm) et les exigences de production horaire — nous vous fournirons une proposition optimisée et un devis direct d'usine dans les 24 heures.
