Machine à billes à broches en céramique
Le broyeur à billes nano PZN utilise un matériau céramique fritté de haute qualité, obtenu par un procédé de fabrication à haute température, comme matériau de contact des billes. Des broyeurs à billes nano pour laboratoires et applications industrielles sont disponibles. Largement utilisé sur le marché haut de gamme, le broyeur à billes nano PZN se caractérise par une résistance à l'usure élevée, une efficacité de travail importante, l'absence de pollution métallique et un broyage ultrafin à l'échelle nanométrique.

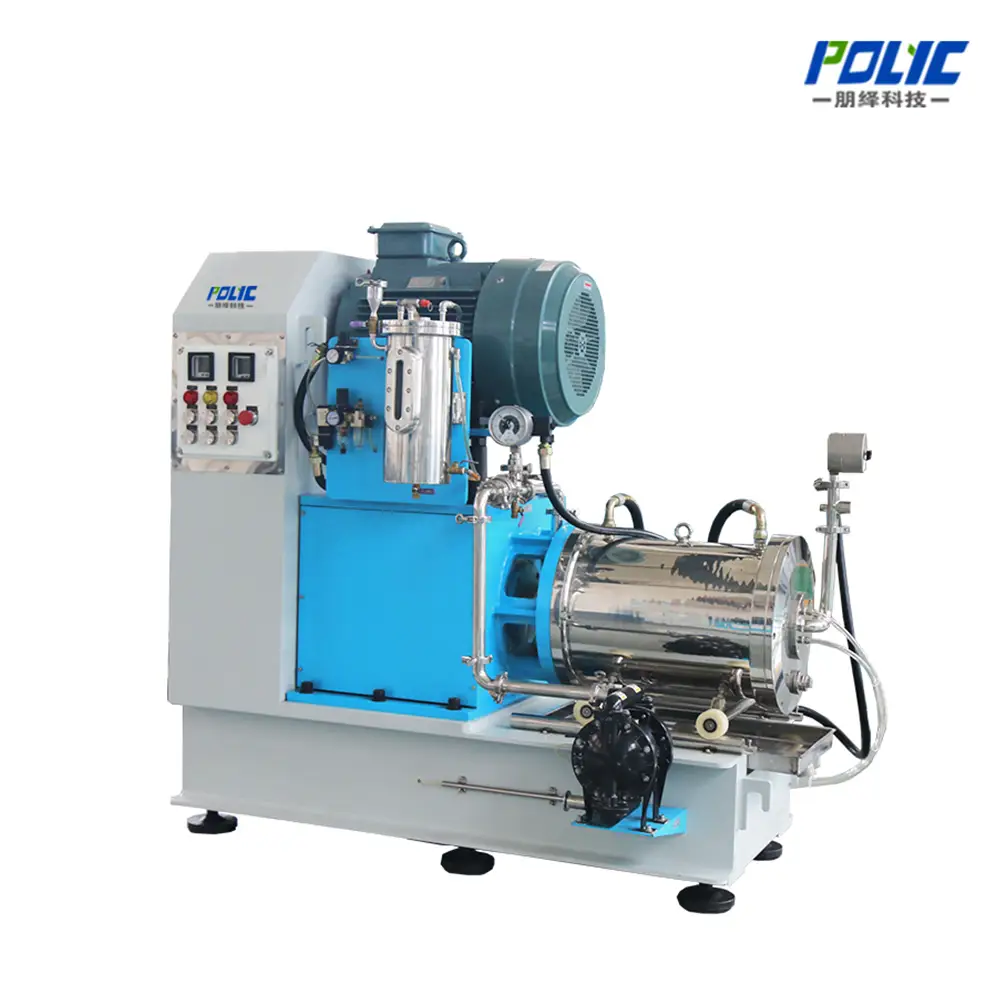

Broyeur à billes horizontal à broches en céramique PZB
LeMoulin à billes en céramique série POLYC PZBCe broyeur représente le summum du broyage humide ultrafin de haute pureté. Conçu avec une géométrie avancée à broche et rotor horizontal, il accélère en toute sécurité les microbilles ultrafines (0,1 mm à 0,2 mm) pour générer un cisaillement hydraulique intense. En remplaçant tous les composants internes en acier par de la zircone pure ou du carbure de silicium (SiC), il réduit efficacement les suspensions de haute valeur jusqu'à une taille critique.50 nmavec une garantie zéro contamination métallique.
Broyeur à billes en céramique POLYC PZB : doté d’une chambre de broyage et d’un rotor à broches en zircone pure ultra-dure, conçu spécifiquement pour les encres numériques et les pâtes électroniques haut de gamme.
Architecture d'ingénierie et principaux avantages
Zone de meulage 100 % sans métal
Les pâtes électroniques de haute qualité, les suspensions médicales et les encres numériques d'un blanc pur ne tolèrent aucune trace de fer. Le PZB remplace les composants en acier standard par des céramiques de zircone stabilisée à l'yttrium (ZrO2) ou de carbure de silicium (SiC) de haute pureté, garantissant ainsi que la suspension n'entre absolument pas en contact avec du métal pendant le processus de fraisage à friction extrême.
Géométrie du rotor à broches haute énergie
Pour atteindre 50 nanomètres, une densité d'énergie immense est nécessaire. Le rotor horizontal à broches du PZB concentre l'énergie cinétique directement dans des microbilles de 0,1 à 0,2 mm. Ceci génère le cisaillement hydraulique intense et localisé indispensable au broyage des agglomérats sans que les billes ne se compactent ni n'entraînent le blocage du moteur.
Séparation centrifuge dynamique
Le traitement de suspensions très visqueuses contenant des microbilles de 0,1 mm provoque généralement le colmatage instantané des tamis statiques. Le PZB intègre un séparateur centrifuge dynamique de grande surface qui projette constamment les billes radialement vers l'extérieur, permettant une recirculation continue à haut débit.
Double joint et refroidissement multizone
Dotée d'un double joint mécanique pressurisé et d'un réservoir de lubrifiant indépendant pour une étanchéité parfaite, cette machine est équipée de larges enveloppes de refroidissement spiralées entourant la chambre en céramique. Ces enveloppes évacuent instantanément la chaleur, protégeant ainsi les pigments organiques thermosensibles de la dégradation thermique.
Composants d'un broyeur à billes en céramique
Rotor à broches en céramique
Axes de rotor en zircone/SiC ultra-durs assurant une contamination nulle par les ions métalliques.
Station de contrôle de précision
Capteurs intégrés de pression, de débit et de température pour un contrôle absolu des lots.
Automatisation par automate programmable (PLC)
Écran tactile IHM avancé avec suivi en temps réel et interverrouillages de sécurité automatiques.
Double joint mécanique
Système de fluide barrière sous pression avec réservoir de lubrifiant indépendant empêchant toute fuite.
Paramètres techniques de la série PZB
| Modèle | Volume utile (L) | Puissance du moteur (kW) | Capacité (L/h) | Besoins en eau de refroidissement (L/h) |
|---|---|---|---|---|
| PZB-6 | 6 | 15 | 100 - 200 | 1000 |
| PZB-10 | 10 | 18,5 | 200 - 500 | 1500 |
| PZB-20 | 20 | 30 | 300 - 600 | 2000 |
| PZB-30 | 30 | 37 / 45 | 500 - 800 | 2000 |
| PZB-60 | 60 | 75 | 600 - 1500 | 2500 |
| PZB-150 | 150 | 160 / 200 | 800 - 2000 | 4000 |
*Remarque : Finesse cible de 50 nm à 5 µm. Compatible avec des billes d’une taille minimale de 0,1 mm. Applicable aux viscosités inférieures à 15 000 mPa·s. La puissance du moteur, la certification ATEX/CNEX (antidéflagrant) et les configurations entièrement céramiques (zircone ou carbure de silicium) sont entièrement personnalisées en fonction de votre suspension.
Spectre d'applications cibles
Encres pour jet d'encre numérique
Pâtes d'argent électroniques
Boue conductrice pour batterie
Revêtements automobiles haut de gamme
Cosmétiques haut de gamme
Nanogels pharmaceutiques
Pâtes de pigments purs
Agrochemical SC
Soutenu par la première base manufacturière de Chine
L'usine de fabrication de POLYC, d'une superficie de 9 000 m², est située à Wuxi. Nous réalisons en interne l'usinage CNC de précision des céramiques, l'équilibrage dynamique des rotors et les tests de pression des doubles garnitures mécaniques.
🏭 Usine de source garantie
Shanghai Polyc Technology Co., Ltd. n'est pas un intermédiaire en ingénierie. Nous concevons et fabriquons les chambres de broyage, les séparateurs centrifuges dynamiques et les arbres de transmission à partir d'acier brut et de céramique pure. En vous approvisionnant directement auprès de nous, vous éliminez les marges des intermédiaires et vous avez la garantie d'obtenir des équipements de nano-broyage robustes, certifiés ISO 9001, à un prix d'usine authentique.
🤝 Garantie mondiale de 3 ans et personnalisation
Nous personnalisons la métallurgie interne du PZB (céramique, polyuréthane ou alliage dur) afin de répondre précisément à vos besoins en matière d'abrasivité et de pureté de la suspension abrasive. Chaque unité bénéficie d'une garantie mondiale exclusive de 3 ans sur les structures principales et les moteurs, avec un service d'expédition rapide des pièces détachées par DHL.
Prêt à augmenter la taille de votre nano-broyage sans métal ?
Indiquez la nature de votre suspension, la granulométrie cible (D50/D90 en nanomètres), le débit horaire souhaité et si vous avez besoin d'une mise à niveau en zircone pure ou en carbure de silicium. Le service d'ingénierie de POLYC vous recommandera la configuration PZB optimale et vous fournira un devis sous 24 heures.
