Moulin à panier pour peinture émulsion

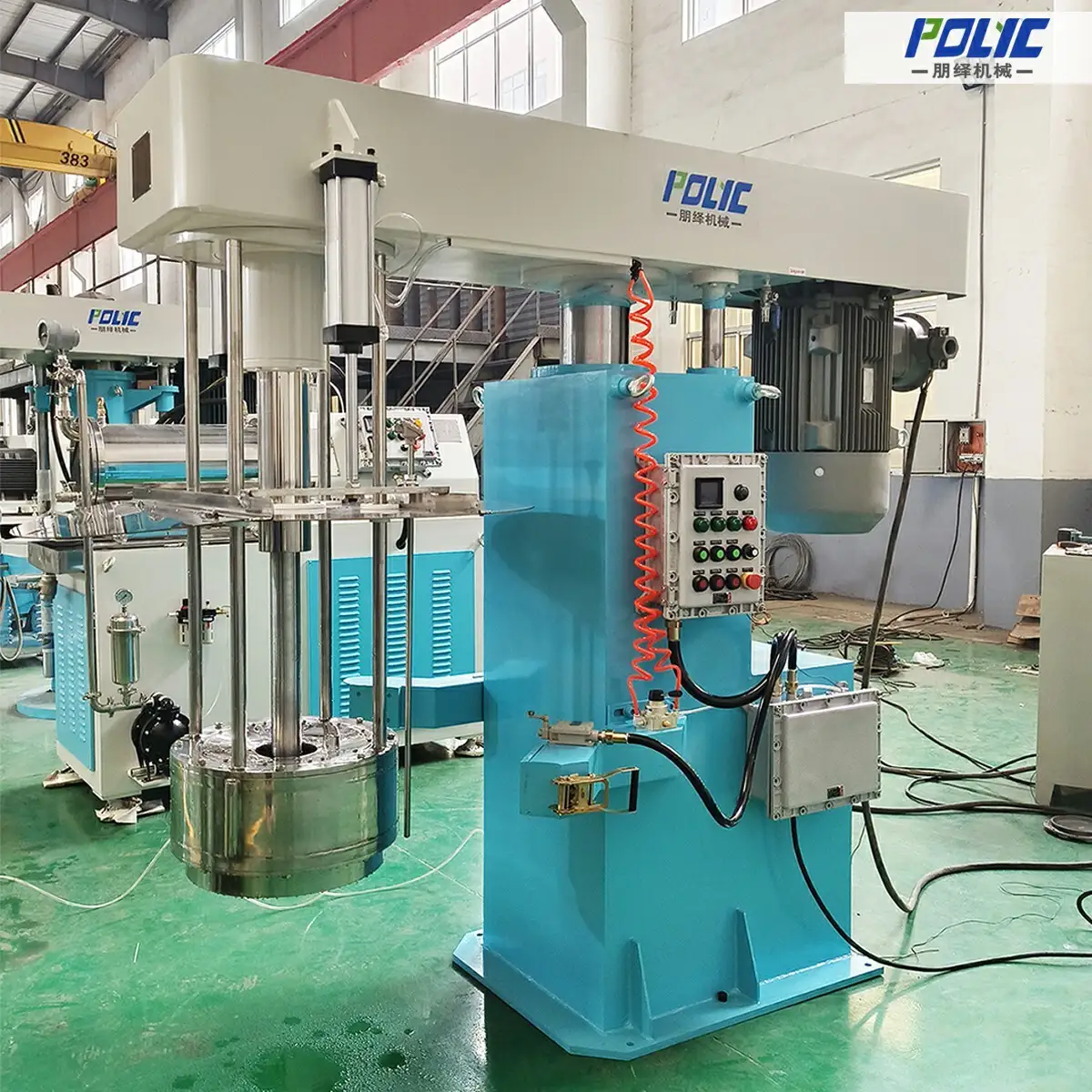

Broyeur à panier à immersion hydraulique série PZM (système intégré de broyage et de dispersion par voie humide par lots)
Présentation du produit et principe de fonctionnement
Le broyeur à panier à immersion hydraulique de la série PZM est une machine de broyage et de dispersion humide tout-en-un, conçue pour la production par lots flexible, les essais pilotes et le traitement industriel à grand volume. Combinant une pré-dispersion à grande vitesse et un broyage intensif à billes dans une seule cuve, il élimine le besoin de pompes d'alimentation de suspension externes, de tuyaux de raccordement, de vannes et de collecteurs de tuyauterie, réduisant ainsi les pertes de matière à presque zéro et diminuant considérablement les temps d'arrêt lors des changements de lots.
Dynamique d'immersion à cisaillement élevé auto-recirculant
Pendant le fonctionnement, la turbine d'aspiration supérieure génère un puissant vortex qui aspire en continu la suspension brute dans le panier de broyage à double paroi. À l'intérieur du panier, des broches de broyage à grande vitesse actionnent des billes de broyage en microcéramique pour un broyage par impact et cisaillement intensif. La suspension raffinée sort par le tamis dynamique inférieur, où un disque de dispersion Cowles inférieur propulse le matériau vers l'extérieur afin de maintenir une circulation optimale dans la cuve. Ce cycle continu permet d'obtenir des distributions granulométriques submicroniques étroites pour des formulations présentant des viscosités allant jusqu'à 8 000 cps .
Points techniques clés
- Intégration de processus tout-en-un : la pré-dispersion, le broyage humide fin et le mélange final sont réalisés dans un seul conteneur, éliminant ainsi les temps d’attente liés au transfert et les risques de contamination.
- Changement de couleur rapide en 5 minutes : la colonne de levage électrohydraulique soulève le panier de broyage au-dessus du réservoir de mélange, permettant aux opérateurs d’abaisser le panier dans un récipient de solvant auxiliaire pour des lavages rapides et sans résidus.
- Faible charge de média de broyage : le volume compact du panier nécessite une charge minimale de billes de zircone tout en assurant une cinétique de broyage supérieure et une efficacité énergétique élevée.
- Enveloppe de refroidissement et de chauffage à double paroi : L'eau de refroidissement circule à la fois dans l'enveloppe du panier de broyage et dans la paroi de la cuve mobile, assurant un contrôle précis de la température pour les encres, les revêtements et les colorants thermosensibles.
- Conception modulaire facilitant la maintenance : les composants à serrage rapide usinés avec précision permettent un démontage rapide, une inspection de l’écran et une maintenance des broches sans nécessiter de techniciens spécialisés.
Paramètres techniques du PZM
| Modèle | Puissance principale (kW) | Plage de vitesse (tr/min) | Capacité de manutention (L) | Capacité du panier (L) | Hauteur de levage (mm) |
|---|---|---|---|---|---|
| PZM50 | 2.2 | 0 – 1500 | 10 – 30 | 1.0 | 400 |
| PZM100 | 4.0 | 0 – 1500 | 30 – 80 | 2.0 | 500 |
| PZM150 | 7,5 | 0 – 1500 | 80 – 150 | 4.0 | 600 |
| PZM200 | 11.0 | 0 – 1500 | 80 – 200 | 6.0 | 700 |
| PZM300 | 15.0 | 0 – 1500 | 150 – 300 | 10.0 | 800 |
| PZM400 | 18,5 | 0 – 1500 | 200 – 400 | 16.0 | 900 |
| PZM500 | 22.0 | 0 – 1200 | 250 – 500 | 20.0 | 1000 |
| PZM1000 | 30,0 – 37,0 | 0 – 1200 | 500 – 1000 | 30.0 | 1100 |
| PZM1500 | 45,0 – 55,0 | 0 – 1000 | 1000 – 1500 | 70,0 | 1300 |
*Remarque : Les paramètres ci-dessus correspondent aux modèles de production standard. Les tensions moteur personnalisées (220 V/380 V/440 V, 50 Hz/60 Hz), les variateurs de fréquence (VFD), les versions sous vide, les cuves mobiles à double enveloppe et les certifications antidéflagrantes sont disponibles sur demande.
Nos avantages en matière de fabrication
REAL MANUFACTURER
Fabrication directe dans notre usine de production de 9 000 m² à Wuxi, Jiangsu. Usinage interne des paniers de meulage, tournage hydraulique sur colonne et équilibrage dynamique, sans intermédiaires.
24 HOUR ONLINE SUPPORT
Consultation directe avec les ingénieurs de fraisage humide de POLYC pour la sélection de la taille des billes, les calculs d'eau de refroidissement et l'adéquation de la capacité des lots.
100% CUSTOMIZABLE
Tensions moteur personnalisées (220 V/380 V/440 V, 50 Hz/60 Hz), métallurgie SS304/SS316L, revêtements de broches en céramique/polyuréthane et constructions électriques antidéflagrantes.
30-45 DAYS FAST DELIVERY
Des châssis de levage hydrauliques standardisés et des matières premières en acier inoxydable en stock garantissent un délai de livraison rapide de 30 à 45 jours en usine pour l'exportation.
STRICT QUALITY CONTROL
Fabrication certifiée ISO 9001 et CE. Chaque moulin à paniers est soumis à des tests de maintien de la pression hydraulique, à un équilibrage dynamique de l'arbre et à des essais de charge à vide avant expédition.
3 YEARS WARRANTY
Bénéficiez de notre garantie mondiale standard de 3 ans couvrant les principales structures de levage hydrauliques, les arbres de transmission et les moteurs d'entraînement.
Détails du produit
Panier de broyage à double paroi
Colonne de levage sans vibrations
Réservoir de broyage mobile à double enveloppe
Console opérateur Ex-Proof
Spectre d'applications cibles
Alumine et céramique
Encres pour céramique et verre
Encres numériques et jet d'encre
Produits chimiques pour batteries au lithium
Peintures et revêtements industriels
Nanomatériaux avancés
Suspensions pharmaceutiques
Encres d'emballage et d'impression
Études de cas sur le terrain
[Secteur d'activité et pays du client — à confirmer auprès du service commercial]
[Secteur d'activité et pays du client — à confirmer auprès du service commercial]
[Secteur d'activité et pays du client — à confirmer auprès du service commercial]
[Secteur d'activité et pays du client — à confirmer auprès du service commercial]
Prêt à discuter de vos besoins en matière de vannerie ?
Indiquez-nous la formulation de votre produit, la capacité de lot cible (L) et la finesse de particules requise — notre équipe d'ingénierie de Wuxi vous recommandera la configuration de broyeur à panier PZM appropriée et vous fournira un devis direct d'usine dans les 24 heures.
