Mezcladora de doble eje tipo mariposa para la mezcla de materiales de alta viscosidad

Nuestra mezcladora de doble eje de mariposa PM es un equipo de dispersión y mezcla de alta eficiencia que consiste en el agitador de mariposas con scrapper y dispersador de alta velocidad, dos conjuntos de agitadores que trabajan al mismo tiempo, mezclando el material rápidamente bajo la acción de una fuerte fuerza de cizallamiento y una fuerza de mezcla. La mezcla de doble eje puede personalizar de acuerdo con la formulación de diferentes viscosidad, densidad y productos, diferentes agitadores.

5.0
design customization

    UPS...!

    No hay datos de producto.

    ir a la página de inicio

    ✔ Precios directos de fábrica en Wuxi ✔ Certificado CE e ISO 9001 ✔ 100% personalizable ✔ Garantía global de 3 años

    Mezcladora de doble eje tipo mariposa serie PM para materiales de alta viscosidad

    La serie PM combina dos ejes independientes en un solo recipiente: una paleta mariposa de baja velocidad que mantiene el flujo constante y un disco dentado de alta velocidad que realiza la dispersión. Un mezclador de un solo eje se estanca o se bloquea a alta viscosidad; la paleta mariposa impulsa el material de vuelta a la zona de cizallamiento, de modo que la viscosidad deja de ser el factor limitante. Cuatro bastidores cubren volúmenes de 150 a 900 L con elevación hidráulica y control de frecuencia variable independiente en ambos ejes.

    Obtenga un presupuesto personalizado Chatea en WhatsApp

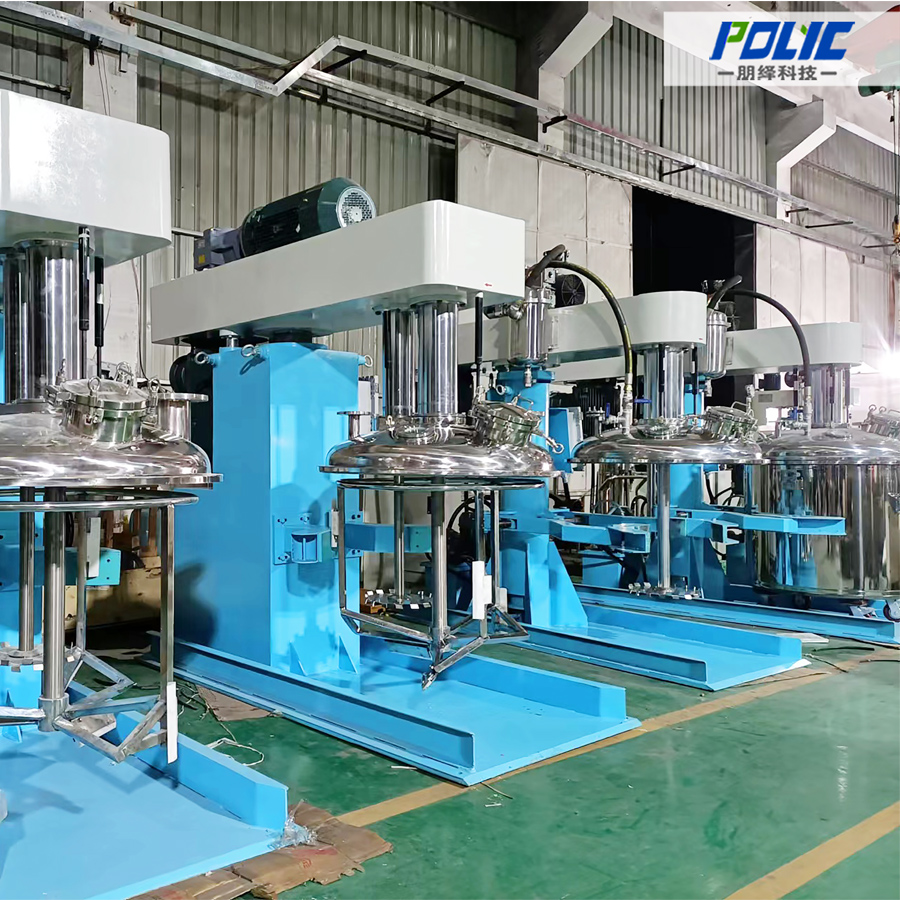

    PM series butterfly double shaft mixer with stainless steel vessel, low-speed butterfly paddle and high-speed dispersion shaft

    150–900 L

    Rango de capacidad del tanque

    7,5–55 kW

    Gama de motores de alta velocidad

    500–1100 mm

    Diámetro de la hoja de mariposa

    0–1450 rpm

    Velocidad del eje de dispersión

    Tecnología básica y principio de funcionamiento

    Un solo eje no puede realizar ambas funciones a alta viscosidad. Si se acelera un solo eje dispersor, el lote gira a su alrededor como un cilindro congelado, dejando zonas muertas en la pared y el fondo; si se reduce la velocidad, el polvo nunca llega a la zona de cizallamiento. La serie PM divide el trabajo entre dos ejes que giran a velocidades independientes en el mismo recipiente.

    ▲ Butterfly Paddle barre toda la sección

    El eje de baja velocidad incorpora una pala tipo mariposa con estructura de 500 a 1100 mm —aproximadamente del diámetro del tanque— que gira a hasta 120 rpm. Esta pala barre la pared y el fondo, mantiene limpias las superficies de transferencia de calor y devuelve el material sedimentado a la zona activa en lugar de dejar que gire como un cuerpo sólido.

    ▲ El disco dentado realiza la dispersión

    El eje de alta velocidad hace girar un disco de dispersión dentado de 200 a 330 mm a una velocidad de hasta 1450 rpm. Los aglomerados son arrastrados hacia la zona de cizallamiento de alta velocidad en el borde del disco y se descomponen hasta su tamaño de partícula primaria, exactamente como en un dispersor específico.

    ▲ Velocidades independientes, una sola embarcación

    Cada eje tiene su propio motor y variador de frecuencia, por lo que la máquina puede hacer funcionar la paleta sola mientras la camisa calienta la mezcla, el disco solo para la impregnación del polvo, o ambos juntos para la dosificación final, sin necesidad de cambiar de recipiente.

    Detalles de ingeniería de precisión

    El extremo de trabajo, el manejo del recipiente y el sistema de accionamiento determinan si un mezclador de mariposa mantiene su precisión de mezcla después de años de servicio con fluidos de alta viscosidad.

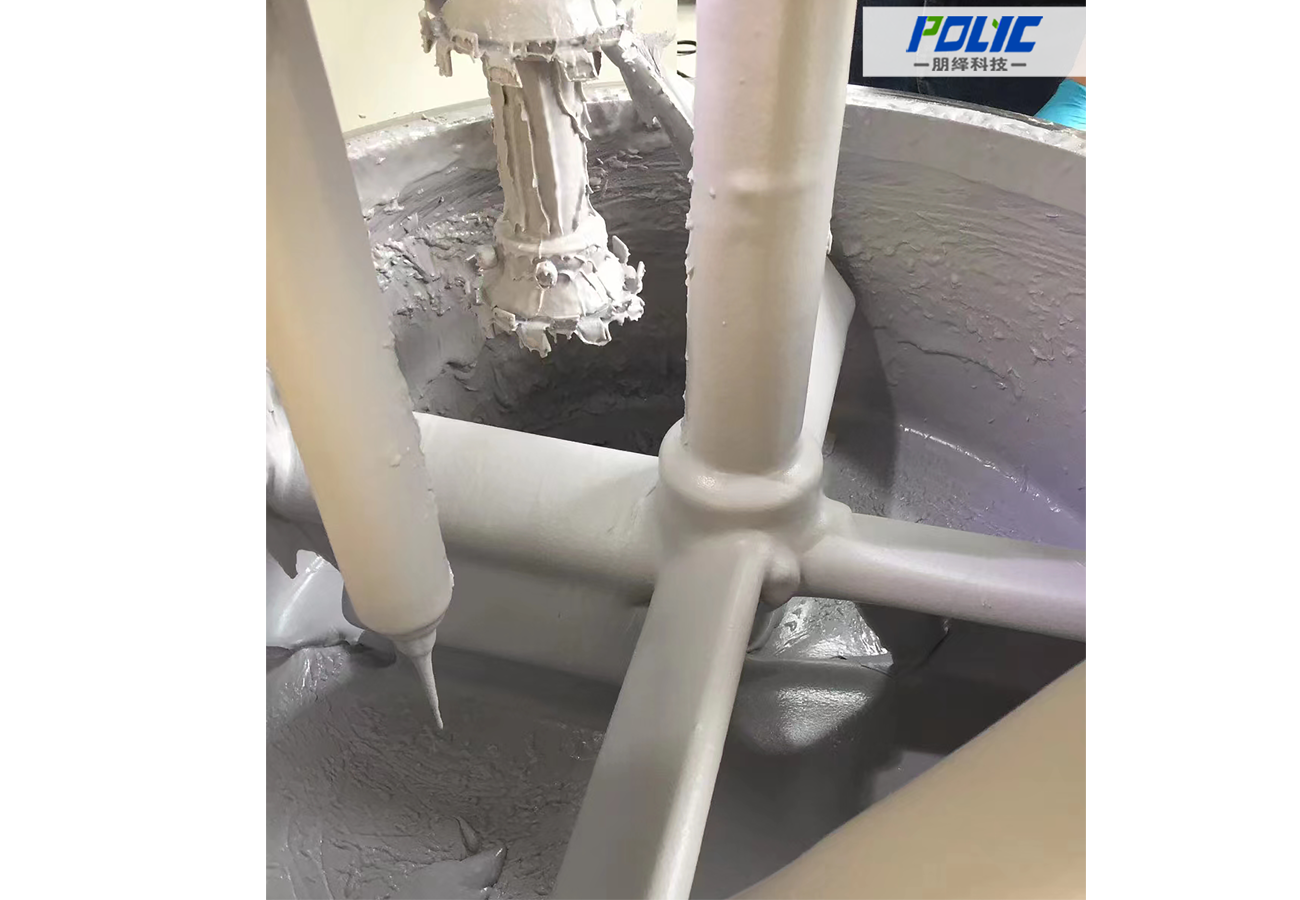

    Butterfly paddle frame and toothed dispersion disc on the dual shafts of a PM series mixer

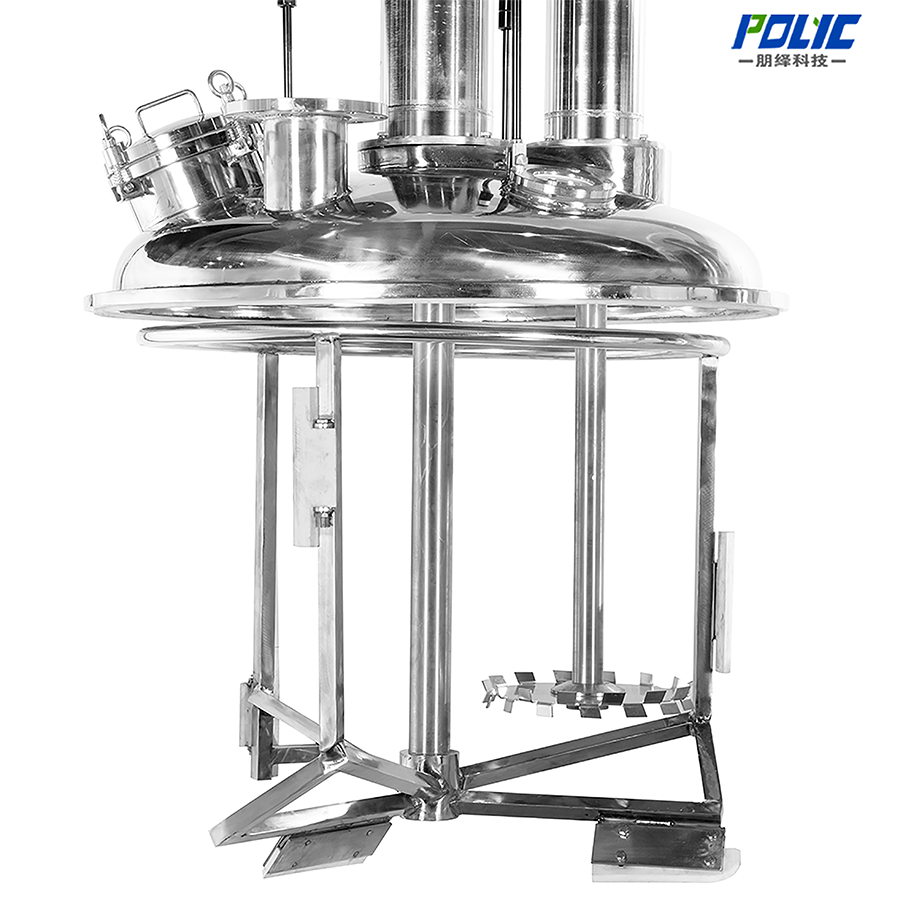

    Extremo de trabajo de doble eje

    El eje de baja velocidad sostiene el bastidor de la paleta en forma de mariposa, mientras que el eje de alta velocidad acciona el disco de dispersión dentado. Ambos son de acero inoxidable, se accionan de forma independiente y están ubicados en el eje central del recipiente para que la paleta alimente continuamente material a la zona de cizallamiento del disco.

    Butterfly double shaft mixer with mobile trolley vessel and manual tank clamp

    Construcción de embarcaciones fijas y móviles

    La columna hidráulica admite recipientes fijos o móviles. Una abrazadera con volante bloquea el tanque al bastidor de la máquina para que el par de torsión de las paletas no pueda hacerlo girar, y el diseño con carro permite que una sola mezcladora sirva a varios recipientes mediante intercambio de lotes.

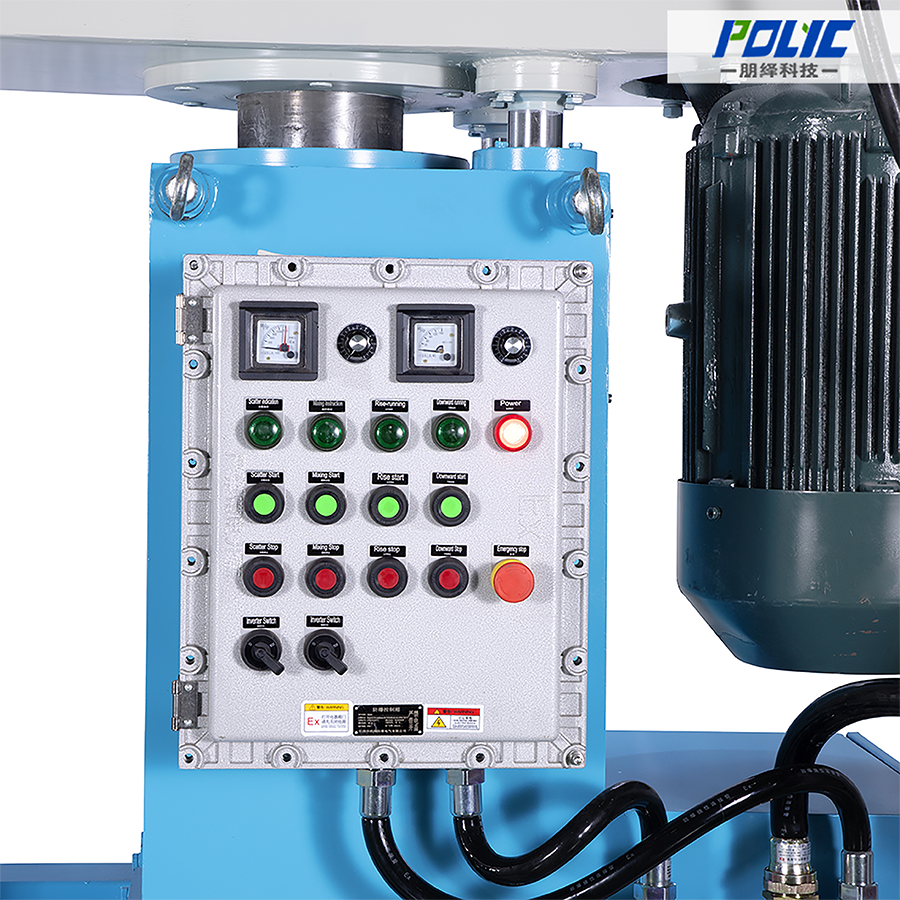

    PM butterfly mixer drive package with dual motors, gearbox and control cabinet

    Paquete de control y accionamiento de doble motor

    El eje de baja velocidad se acciona mediante una caja de engranajes de alta resistencia para la transmisión del par de las paletas, el eje de alta velocidad se acciona directamente mediante un variador de frecuencia y el armario de control programa ambas velocidades de forma independiente. Se ofrecen configuraciones a prueba de explosiones bajo pedido para productos con base de disolventes.

    Parámetros técnicos de la serie PM

    Las especificaciones de los motores se indican como rangos, ya que la selección final depende de la viscosidad del producto y del tamaño del lote, y no únicamente del volumen del recipiente. Los cuatro bastidores comparten el eje de alta velocidad de 0 a 1450 rpm; la velocidad de las paletas se ajusta en función de la viscosidad.

    ModeloCapacidad del tanque (L)Motor de alta velocidad (kW)Motor de baja velocidad (kW)Diámetro del disco (mm)Diámetro de la hoja de mariposa (mm)Alta velocidad (rpm)Baja velocidad (rpm)Carrera de elevación (mm)
    PM1501507.5 – 114 – 5.52005000–14500–60700
    PM50050018,5 – 227,5 – 152508000–14500–90950
    PM60060022 – 3711 – 302809000–14500–1201100
    PM90090030 – 5511 – 3733011000–14500–1201100

    Si lo desea, puede solicitar proyectos de referencia en su sector.

    Nuestras ventajas de fabricación

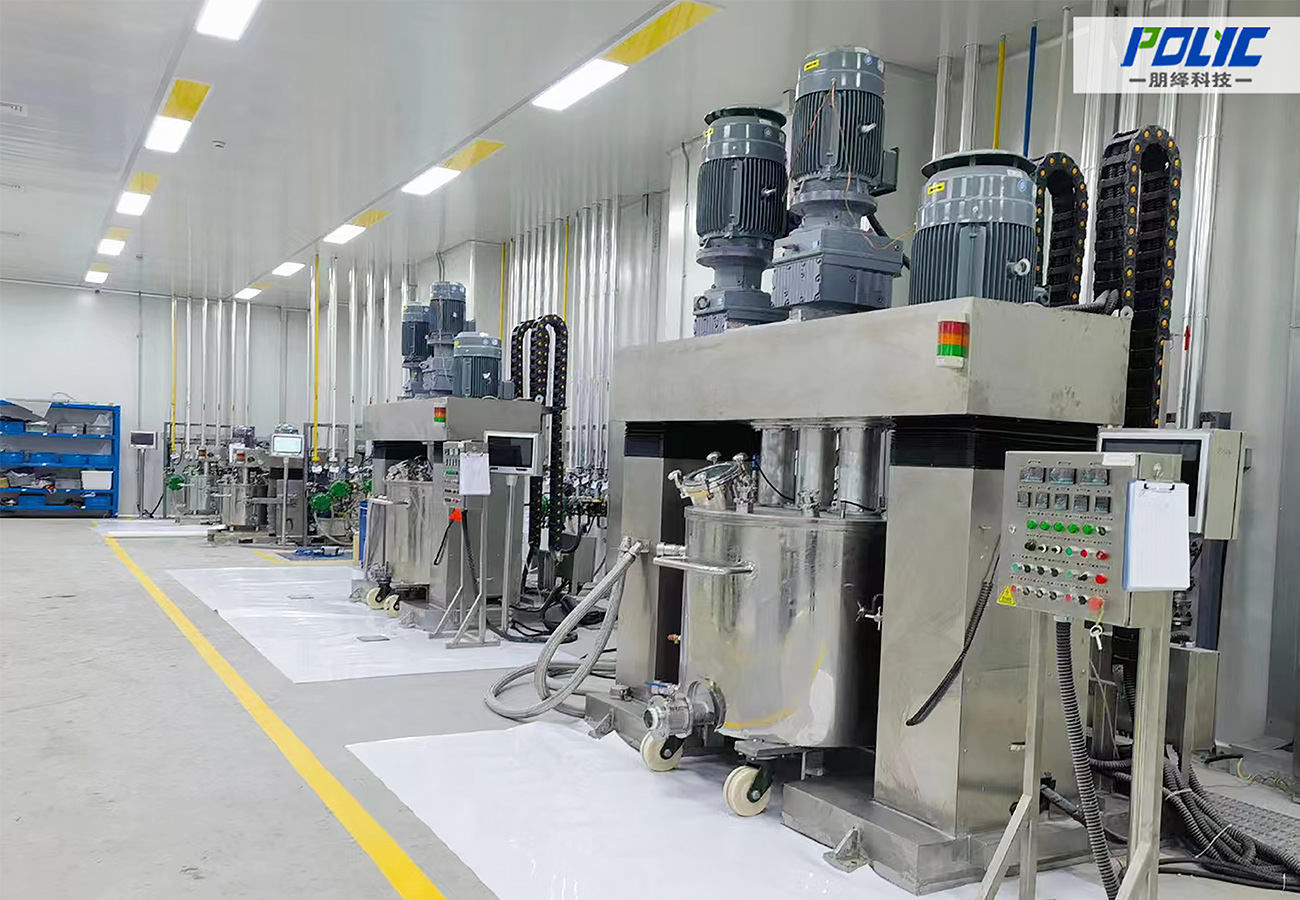

    POLYC manufacturing plant in Wuxi, certified to CE and ISO 9001

    🏢 Fábrica de origen directo

    Shanghai Polyc Technology Co., Ltd. no es un revendedor. Cada mezcladora de doble eje PM butterfly se mecaniza, ensambla y prueba en nuestra planta de Wuxi, por lo que usted compra al precio de fábrica y habla directamente con los ingenieros que la fabricaron.

    ✈️ Entrega rápida en 30-45 días

    Gracias a nuestras líneas de producción vertical integradas, los modelos estándar se envían en un plazo de 30 a 45 días a partir de la confirmación de los planos.

    🛡️ Estricto control de calidad

    Antes del montaje, se inspeccionan las soldaduras clave, los sellos y la precisión de funcionamiento, y cada máquina se prueba en la fábrica antes de su embalaje.

    🔧 Garantía global de 3 años

    Cada unidad tiene una garantía de tres años, con soporte técnico remoto por vídeo y piezas de repuesto disponibles para su envío a todo el mundo.

    Espectro de aplicaciones objetivo

    La mezcladora de doble eje tipo mariposa se especifica cuando la viscosidad es lo suficientemente alta como para detener un dispersor de un solo eje, pero una máquina planetaria completa o una amasadora son más de lo que la tanda necesita. Tareas típicas:

    Selladores y adhesivos de silicona

    Premezcla y predispersión de bases adhesivas y selladoras de alta viscosidad, donde la paleta mantiene la mezcla en movimiento mientras el disco humedece el relleno en la resina.

    Recubrimientos y masillas de alto espesor

    Revestimientos texturizados y con aspecto de piedra, imprimaciones de alto espesor y productos similares a la masilla que un dispersor simple de un solo eje no puede hacer circular por sí solo.

    Tintas de impresión y pastas pigmentadas

    Premezclas para molienda y pastas pigmentadas con viscosidades en las que se necesita la paleta para mantener un flujo constante de material hacia el disco.

    Pastas químicas y grasas

    Pastas químicas, grasas y productos similares que deben mezclarse y dispersarse sin transferirse entre recipientes.

    Especifique una mezcladora PM Butterfly para su lote.

    Indíquenos el tipo de producto, la viscosidad de trabajo, el volumen del lote en litros y si la fórmula es a base de solventes. Nuestros ingenieros de Wuxi seleccionarán el marco, las cuchillas y los diámetros del disco adecuados, confirmarán la configuración eléctrica para su planta y le proporcionarán un presupuesto directamente de fábrica.

    Obtenga un presupuesto personalizado Chatea en WhatsApp

    Preguntas frecuentes técnicas

    Las preguntas que se hacen los ingenieros de procesos antes de especificar una mezcladora de doble eje tipo mariposa.

    ¿Para qué se utiliza una mezcladora de doble eje tipo mariposa?
    Combina una paleta de mariposa de baja velocidad con un disco de dispersión dentado de alta velocidad en un solo recipiente. La paleta mantiene la mezcla en circulación a viscosidades donde un dispersor de un solo eje se atascaría o provocaría un efecto túnel, mientras que el disco realiza la desaglomeración y la humectación. Los productos típicos son selladores, adhesivos, recubrimientos de alto espesor y pastas pigmentadas.
    ¿En qué se diferencia de un dispersor de alta velocidad de un solo eje?
    Un dispersor de un solo eje se basa en el vórtice del disco rápido para hacer circular la mezcla. A medida que aumenta la viscosidad, la mezcla comienza a girar con el eje como un cilindro congelado y la zona de cizallamiento se queda sin material. La paleta independiente de baja velocidad interrumpe esa rotación, barre la pared y el fondo, y continúa alimentando la zona del disco con el material.
    ¿Pueden los dos ejes girar a velocidades diferentes?
    Sí. Cada eje tiene su propio motor y variador de frecuencia, por lo que la velocidad de la paleta y del disco se ajusta de forma independiente. Durante el calentamiento de la camisa, la paleta puede funcionar sola; durante la adición de polvo, el disco puede funcionar solo; ambos funcionan juntos para la descarga final.
    ¿Qué tamaños de lote cubren los modelos PM?
    Cuatro bastidores estándar cubren caudales de 150 a 900 L: PM150, PM500, PM600 y PM900. Los motores de alta velocidad tienen potencias de 7,5 a 55 kW y los de baja velocidad de 4 a 37 kW, con aspas tipo mariposa de 500 a 1100 mm.
    ¿Se puede fabricar para productos a base de disolventes?

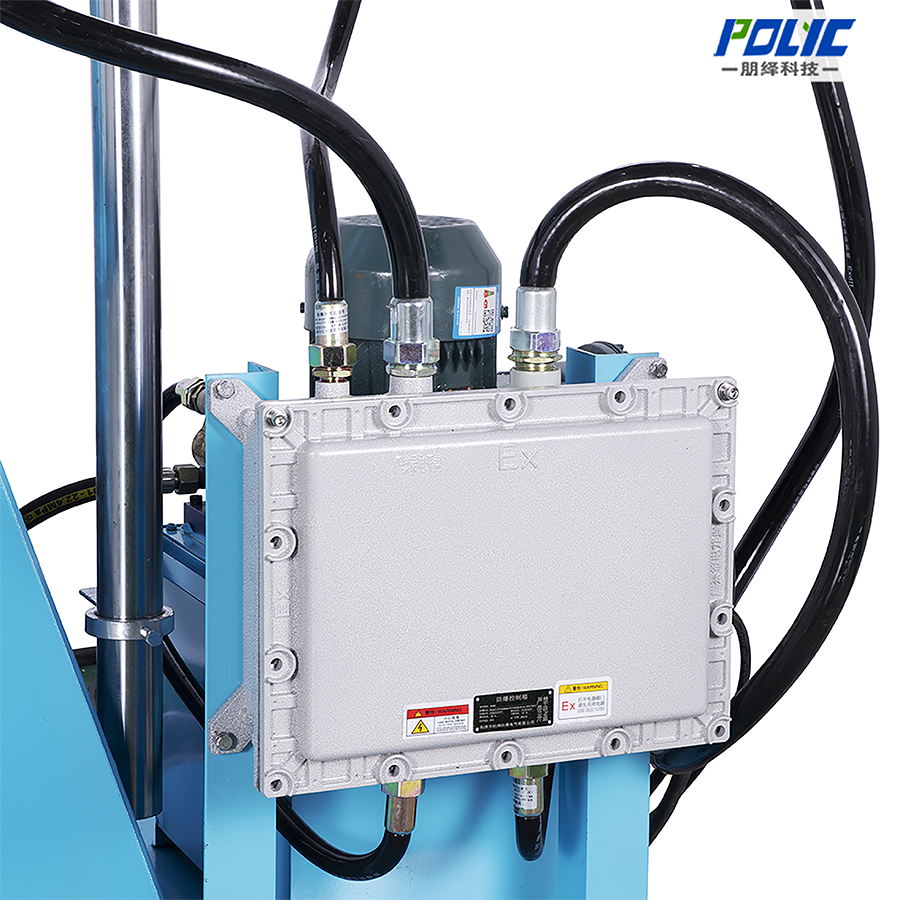

    Sí. Se pueden solicitar configuraciones a prueba de explosiones para los motores y el armario de control, y confirmamos la clase de riesgo con su equipo de ingeniería antes de la producción para que la máquina llegue compatible con su línea de solventes.
    ¿Qué garantía se aplica a una mezcladora de doble eje PM Butterfly?
    Cada unidad PM cuenta con nuestra garantía global de 3 años, y disponemos de piezas de desgaste como discos, paletas y juntas para su envío. Las condiciones exactas se especifican en el presupuesto formal.
