Molino de triple rodillo para tinta

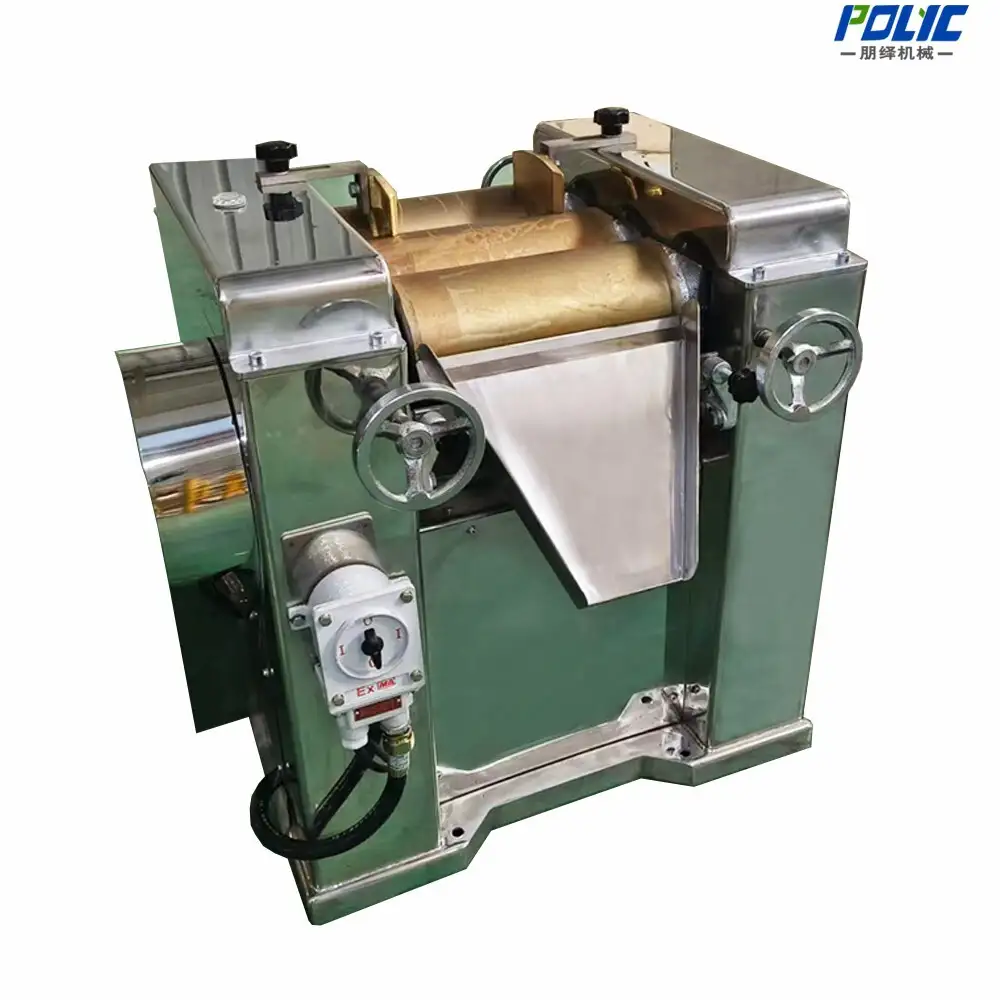

Molino industrial de triple rodillo serie PTM (Molino de precisión de tres rodillos para molienda y dispersión)
Descripción general del producto y principio de funcionamiento
El molino de tres rodillos de la serie PTM es una máquina de molienda y dispersión de ultraprecisión diseñada para pastas de alta, media y baja viscosidad, así como para lodos tixotrópicos. Consta de tres rodillos alineados horizontalmente que giran a velocidades diferenciales, y tritura los aglomerados de partículas y dispersa los pigmentos en aglutinantes líquidos mediante intensas fuerzas de cizallamiento y compresión hidráulicas.
Cizallamiento diferencial de tres rodillos y ajuste de separación micrométrica
El rodillo trasero (lento) gira hacia atrás mientras que el delantero (rápido) gira hacia adelante. El rodillo central permanece fijo, y los rodillos delantero y trasero están montados sobre carros deslizantes equipados con volantes de resorte para la calibración micrométrica de la separación. El material se introduce en el espacio entre los rodillos trasero y central, se comprime a través de las estrechas ranuras de contacto, se transfiere al rodillo rápido y se separa limpiamente mediante la cuchilla rascadora hacia los depósitos de recogida de descarga.
Aspectos técnicos clave
- Refrigeración interna de los rodillos (ΔT < 10 °C): Los rodillos huecos cuentan con una circulación interna continua de agua fría, lo que garantiza que el aumento de la temperatura de la suspensión se mantenga estrictamente por debajo de los 10 °C para proteger las resinas sensibles al calor.
- Metalurgia de rodillos a medida: Los rodillos pueden fundirse a partir de hierro aleado enfriado o fabricarse a partir de cerámica de zirconia (α-ZrO²) y alúmina (α-Al²O³) de alta pureza para eliminar la contaminación metálica.
- Reducción precisa del tamaño de partícula: Ofrece una finura de nivel submicrométrico a micrométrico en tintas offset, pastas electrónicas, cremas cosméticas y ungüentos farmacéuticos.
- A prueba de explosiones y seguridad para el operador: Equipado con botones de parada de emergencia, protectores de seguridad contra pellizcos y paneles eléctricos a prueba de explosiones de aleación de aluminio para cumplir con la normativa de zonas peligrosas.
- Limpieza sencilla y cambios rápidos: El revestimiento liso del marco de acero inoxidable y las cuchillas rascadoras accesibles facilitan la limpieza rápida entre los cambios de lote de color.
Parámetros técnicos de PTM
| Modelo | Diámetro del rodillo (mm) | Longitud de trabajo (mm) | Velocidad del rodillo (rpm) | Potencia del motor (kW) | Dimensiones (L×An×Al mm) | Peso (kg) | ||
|---|---|---|---|---|---|---|---|---|
| Lento | Medio | Rápido | ||||||
| PTM150 | 150 | 300 | 26 | 78 | 205 | 2.2 | 980 × 750 × 915 | 500 |
| PTM260 | 260 | 675 | 24 | 68,5 | 195 | 7.5 | 1750 × 1400 × 1180 | 2000 |
| PTM406 | 406 | 810 | 16 | 48 | 145 | 15.0 | 2100 × 1900 × 1360 | 5300 |
| PTM406L | 406 | 1000 | 16 | 48 | 145 | 22.0 | 2350 × 1778 × 1320 | 5800 |
*Nota: Los parámetros anteriores corresponden a los modelos de producción estándar. Los voltajes de motor personalizados (220 V/440 V, 60 Hz/50 Hz), los controles hidráulicos de separación de rodillos, los manguitos de rodillos cerámicos y las certificaciones a prueba de explosiones se diseñan a medida bajo pedido.
Nuestras ventajas de fabricación
REAL MANUFACTURER
Producción directa en nuestra fábrica de 9000 m² en Wuxi, Jiangsu. Mecanizado de precisión de rodillos, mecanizado de transmisión de engranajes y ensamblaje de bastidores propios, sin intermediarios.
24 HOUR ONLINE SUPPORT
Consulta directa con los ingenieros de POLYC para cálculos de holgura de rodillos, selección de materiales cerámicos y cálculos de caudal de agua de refrigeración.
100% CUSTOMIZABLE
Potencia eléctrica del motor personalizada (220 V/440 V, 60 Hz/50 Hz), cilindros de rodillos cerámicos (ZrO²/Al²O³), controles de separación hidráulicos y construcción a prueba de explosiones.
30-45 DAYS FAST DELIVERY
El inventario estandarizado de piezas fundidas y mecanizadas para rodillos garantiza un rápido plazo de entrega en fábrica de 30 a 45 días para el envío de exportación.
STRICT QUALITY CONTROL
Fabricación con certificación ISO9001 y CE. Cada laminador de tres rodillos se somete a equilibrado dinámico, comprobaciones de alineación de los rodillos de contacto y pruebas en seco con agua antes de su envío.
3 YEARS WARRANTY
Respaldado por nuestra garantía global estándar de 3 años que cubre los bastidores estructurales principales de fundición, los conjuntos de transmisión de engranajes de rodillos y los motores eléctricos.
Detalles del producto
Panel antiexplosivos y cable blindado
Rodillos de molienda con refrigeración por agua.
Revestimiento de marco protector de acero inoxidable
Rodillos de desgaste de aleación dura/cerámica
Espectro de aplicaciones objetivo
Recubrimientos industriales
Cremas y pastas cosméticas
Tintes orgánicos
Tintas de impresión offset
Pinturas para automóviles
Pastas de PVC
Pastas colorantes para cuero
Tintas electrónicas y para serigrafía
Casos prácticos del proyecto
[Sector y país del cliente: a confirmar con el departamento de ventas]
[Sector y país del cliente: a confirmar con el departamento de ventas]
[Sector y país del cliente: a confirmar con el departamento de ventas]
[Sector y país del cliente: a confirmar con el departamento de ventas]
¿Listo para hablar sobre sus necesidades de molinos de triple rodillo?
Indíquenos la viscosidad de su pasta, la finura de partícula deseada y el rendimiento del procesamiento; nuestro equipo de ingeniería de Wuxi le recomendará la configuración adecuada del molino de tres rodillos PTM y le proporcionará un presupuesto en un plazo de 24 horas.
