Chaleira de mistura de eixo duplo concêntrico
Caldeira de mistura concêntrica de eixo duplo da série PS (dispersor coaxial de alto cisalhamento e reator de raspagem de parede)
Visão geral do produto e princípio de funcionamento
O misturador de eixo duplo concêntrico da série PS é um sistema industrial robusto de mistura e dispersão, projetado para formulações com alto teor de sólidos (70% a 80%) e pastas de alta viscosidade, variando de 50.000 a 150.000 cps . Com um mecanismo concêntrico coaxial de acionamento duplo, o eixo interno de alta velocidade aciona um disco Cowles serrilhado (até 1.480 rpm) para cisalhamento hidráulico intensivo e rápida desaglomeração do pó, enquanto o agitador externo coaxial (41 a 50 rpm) possui raspadores flexíveis de PTFE (Teflon) que limpam continuamente as paredes polidas do recipiente, sem deixar zonas mortas sem mistura.
Fluxo coaxial de dupla ação e dinâmica com acabamento espelhado
A parede interna do recipiente de mistura é usinada com precisão CNC e polida com acabamento espelhado para garantir contato contínuo de 100% com os raspadores de Teflon. À medida que a estrutura de ancoragem de baixa velocidade varre a periferia do recipiente, a pasta aderida é continuamente removida por cisalhamento e dobrada de volta para o vórtice central de alta velocidade de cisalhamento. Isso elimina camadas limite estagnadas, maximiza a eficiência da transferência de calor durante os ciclos de aquecimento ou resfriamento e proporciona dispersão uniforme em grandes volumes de lotes industriais (de 1,0 m³ a 15,0 m³).
Principais destaques técnicos
- Capacidade de processamento para materiais com alto teor de sólidos e viscosidade: Projetado para pastas com alto teor de sólidos (70–80%), como massas para paredes, enchimentos para carrocerias, adesivos estruturais de alta resistência, tintas de impressão e suspensões com viscosidade de até 150.000 cps.
- Sinergia concêntrica de eixo duplo: Motores de acionamento coaxial independentes permitem o ajuste separado da velocidade para dispersão em alta velocidade (960–1.480 rpm) e agitação raspadora de parede em baixa velocidade (41–50 rpm).
- Projetos com elevação fixa ou hidráulica: O conjunto do eixo central de alta velocidade pode ser configurado como uma unidade de cobertura de reator fixa ou equipado com sistema de elevação hidráulica para acesso flexível ao vaso e lavagens.
- Desaerização a vácuo e controle de temperatura com camisa de aquecimento: as coberturas a vácuo seladas opcionais (até -0,095 MPa) eliminam microbolhas e formação de espuma, enquanto as camisas térmicas suportam aquecimento a vapor, água quente ou resfriamento com fluido refrigerado.
- Base estrutural robusta e livre de vibrações: A placa de base reforçada e a estrutura reforçada eliminam a vibração e minimizam o ruído operacional durante a produção contínua de grande porte.
Parâmetros técnicos do PS
| Modelo | Capacidade (m³) | Potência de agitação (kW) | Velocidade de agitação (rpm) | Potência de dispersão (kW) | Velocidade de dispersão (rpm) |
|---|---|---|---|---|---|
| PS-1 | 1.0 | 4.0 | 50 | 11/15 | 960 / 1450 |
| PS-2 | 2.0 | 5,5 | 50 | 15 / 22 | 960 / 1450 |
| PS-3 | 3.0 | 5,5 | 50 | 18,5 / 30 | 960 / 1450 |
| PS-5 | 5.0 | 7,5 | 50 | 22 / 37 | 960 / 1450 |
| PS-8 | 8.0 | 11.0 | 41 | 30 / 45 | 970 / 1470 |
| PS-10 | 10.0 | 15.0 | 41 | 37 / 55 | 970 / 1470 |
| PS-15 | 15.0 | 22.0 | 41 | 45 / 75 | 750 / 1480 |
*Nota: As especificações acima representam os modelos de produção padrão. Tensões do motor (220V/380V/440V, 50Hz/60Hz), inversores de frequência (VFD), versões para vácuo, camisas de aquecimento/resfriamento com cavidades e sistemas elétricos à prova de explosão são projetados sob encomenda.
Nossas vantagens de fabricação
REAL MANUFACTURER
Fabricação direta em nossa planta de produção de 9.000 m² em Wuxi, Jiangsu. Usinagem concêntrica interna, polimento espelhado e balanceamento dinâmico de eixos, sem acréscimos de intermediários.
24 HOUR ONLINE SUPPORT
Consulta direta com os engenheiros de processo da POLYC para cálculos da relação de velocidade do eixo duplo, correspondência do raspador de PTFE e dimensionamento da camisa térmica.
100% CUSTOMIZABLE
Especificações elétricas personalizadas para motores (220V/380V/440V, 50Hz/60Hz), metalurgia SS304/SS316L, fabricação a vácuo e componentes elétricos à prova de explosão.
30-45 DAYS FAST DELIVERY
Cascos de embarcações padronizados e caixas de redução coaxiais em estoque garantem um rápido tempo de produção em fábrica de 30 a 45 dias para exportação.
STRICT QUALITY CONTROL
Fabricação com certificação ISO9001 e CE. Cada tanque de mistura passa por balanceamento de eixo coaxial, testes de pressão hidrostática e testes de carga a seco antes do envio.
3 YEARS WARRANTY
Protegido pela nossa garantia global padrão de 3 anos, que cobre os cascos principais da embarcação, os conjuntos de transmissão de acionamento concêntrico e os motores elétricos primários.
Detalhes do produto
Eixos coaxiais duplos e raspador de âncora
Base reforçada com estrutura antivibração

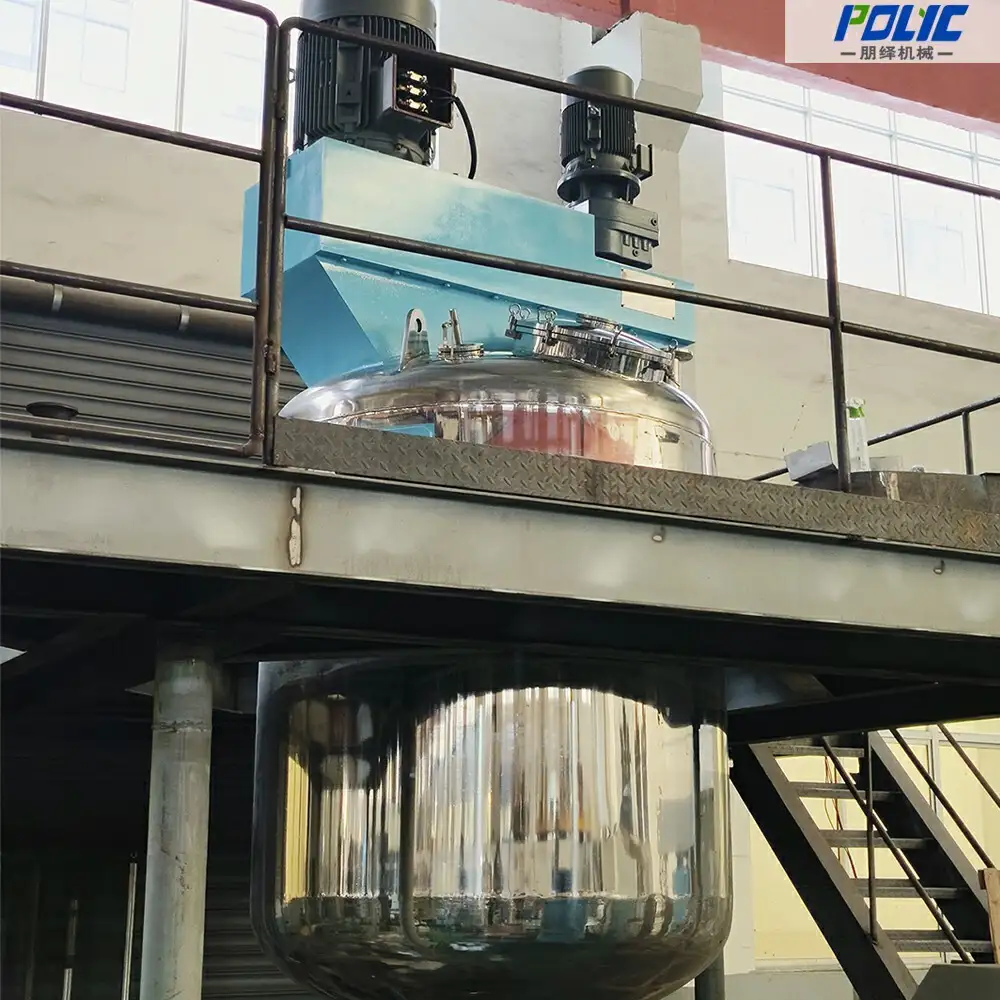

Projeto de plataforma tipo mezanino
Console de controle em alumínio à prova de explosão
Espectro de aplicações-alvo
Adesivos e Colas Industriais
Massas de enchimento para carroceria e massa automotiva
Pastas para baterias de lítio
Novas pastas compostas
Pomadas farmacêuticas
Formulações de agroquímicos SC
Selantes e Mástiques Poliméricos
Massa corrida e argamassas espessas
Casos de Campo do Projeto
[Setor e país do cliente — confirmar com a equipe de vendas]
[Setor e país do cliente — confirmar com a equipe de vendas]
[Setor e país do cliente — confirmar com a equipe de vendas]
[Setor e país do cliente — confirmar com a equipe de vendas]
Pronto para discutir suas necessidades de caldeira de mistura de eixo duplo concêntrico?
Informe-nos a formulação do seu produto, a viscosidade operacional (cps), o teor de sólidos e a capacidade de produção desejada (m³) — nossa equipe de engenharia em Wuxi recomendará a configuração ideal da série PS e fornecerá um orçamento direto da fábrica em até 24 horas.
